游標卡尺校準方法

1．檢查外觀

  (1)游標卡尺的表面應元銹蝕、碰傷或其他缺陷?？叹€和數字應清晰、均勻，不應有脫色現象，游標刻線應刻致斜面下邊緣。

    游標卡尺上應標有分度值、工廠標志和出廠編號。

    (2)檢查兩測量面的間隙，游標卡尺外量爪合攏對著光線，應看不見白光。方法：將游標卡尺外量爪接觸后看對著自然光線或熒光燈觀察，如果兩測量面之間呈白光或呈八字的白光，說明兩測量面的間隔大于0.01mm不平行，即為不合格，應送計量部門檢修。

 2．檢查各部件的相互作用

  輕拉或推移游標卡尺的尺框，尺框在尺身上移動應平穩，不應有阻滯現象；尺身和尺框的配合應無明*顯晃動。緊固螺釘應可靠緊固，無松曠。微動裝置的空程，應不超過1／2轉。

  3．檢查“零”位

  抄作方法：擦凈游標卡尺兩量爪的測量面，將卡尺的兩外測量爪接觸，此時卡尺游標的“零”刻線應與主尺“零”刻線對齊；游標尾刻線與主尺相應刻線應對齊。若不對齊，應送計量部門調修。游標卡尺“零”位允許誤差如表1—3所列。

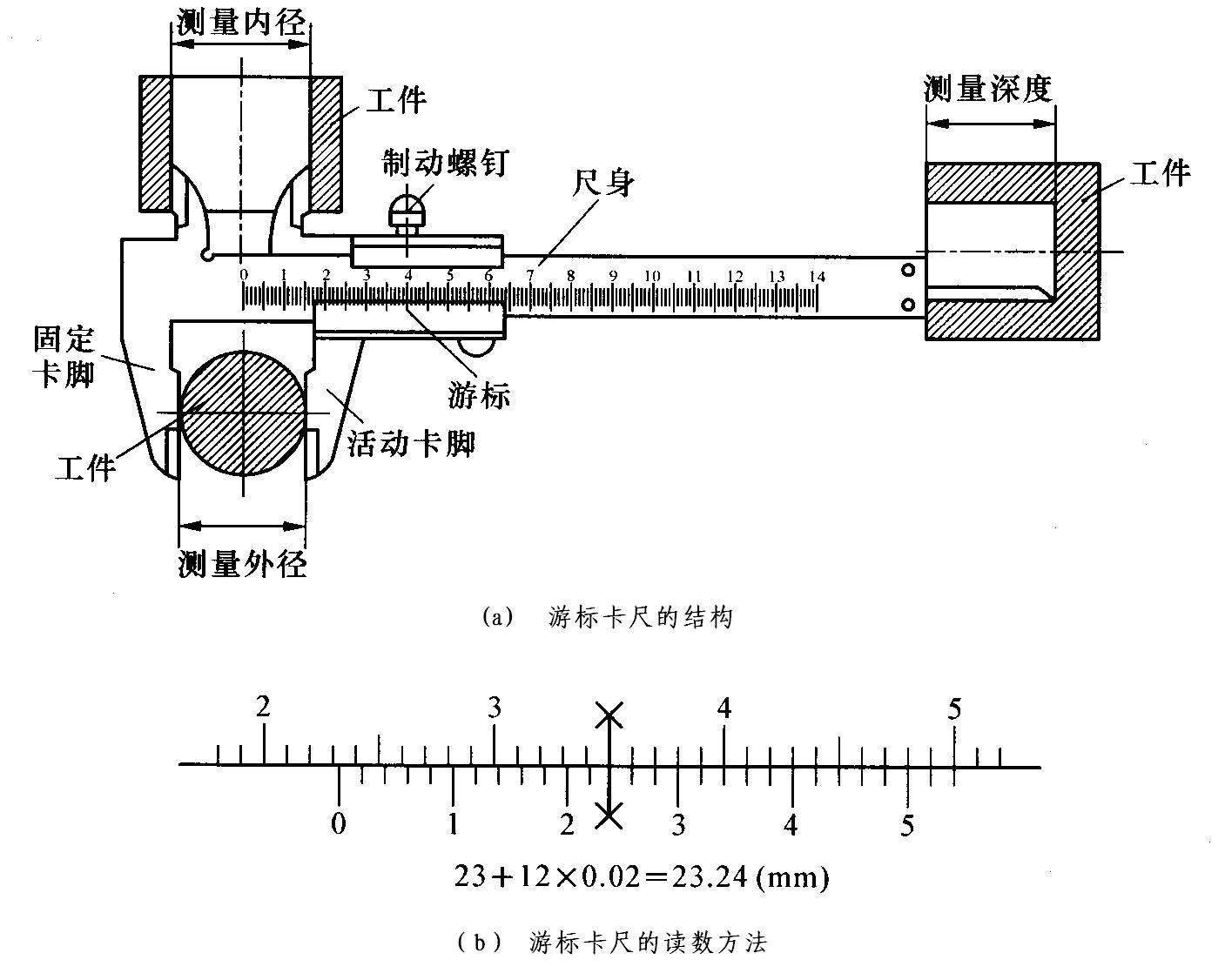

  4．測量外尺寸

  移動游標卡尺尺框使兩外量爪之間的距離約大于被測零件尺寸，輕輕移動、合攏兩個外測量爪，與被測零件表面輕輕接觸，測量面與被測量面接觸貼合后，在主尺和游標上讀出測量讀數，該讀數就是測量的外尺寸

  5．測量內尺寸

  測量內尺寸主要是利用游標卡尺的內量爪伸入零件的孔或槽，在孔的直徑方向上輕輕往外拉尺框，量爪與零件內表面接觸后，在主尺和游標上讀出測量讀數，該讀數就是所測零件的內尺寸

當使用帶有圓弧內量爪的游標卡尺，測量零部件的孔徑、溝槽尺寸時，應特別注意：游標卡尺所測得的內尺寸數值L1是圓弧內量爪的基本尺寸加上游標卡尺的讀數值的總和數值，而不能直接將游標卡尺的讀數值作為被測對象的內尺寸使用。被測對象的內尺寸應是L1值加上圓弧內量爪的基本尺寸b(b=b／2+b／2)，即被測內尺寸L1=L+b

 圓弧內量爪6的尺寸一般為10mm(規格為0～500mm。帶圓弧內量爪的游標卡尺)或15mm(規格為0～600mm帶圓弧內量爪的游標卡尺)或20mm(規格為0～1000mm帶圓弧內量爪的游標卡尺)。

    若游標卡尺在計量周期檢定時發現內量爪磨損，計量部門應將檢定的圓弧內量爪實際尺寸提供給車間，在檢定記錄和計量標記上注明內量爪的實際尺寸，使用時按實際尺寸修正，以保證測量準確。

  6．測量深度尺寸

  用游標卡尺的測深尺來測量零件的孔、槽深度尺寸，測量時游標卡尺垂直于零件孔、槽的外表面，垂直移動測深尺(不能傾斜，否則會產生較大誤差)，當與孔、槽底表面貼合時讀出深度尺寸。

    選用合適量程的游標卡尺測量深度尺寸，例如，量程為125mm的游標卡尺能測不大于120mm深度的內尺寸，其測深尺的伸出長度為120mm。
