紅外測溫儀校準方法

      紅外測溫儀校準方法運用了二等標準水銀溫度計、低溫恒溫糟和自制裝置,采用自校方法對常用紅外測溫槍進行周期校準,保證了測量的準確。通過數據對比,達到了儀表的精度要求,完全能滿足現場使用,同時也為公司節省了大量檢定費。

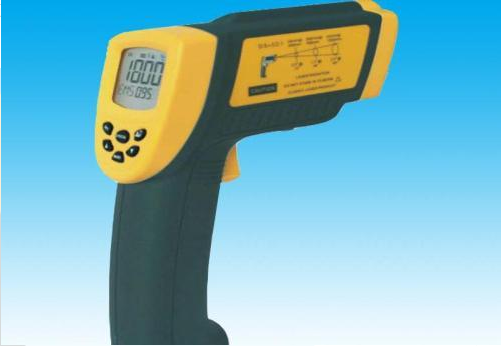

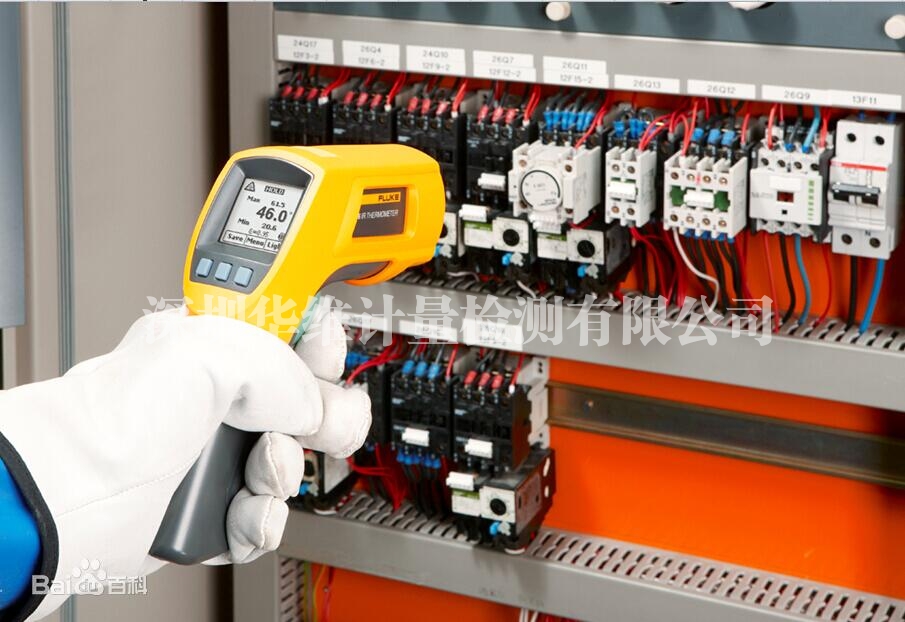

      近年來,隨著電子技術的發展和半導體材料的進步,輻射溫度計得到廣泛應用,其中紅外測溫儀在工業生產測量和質量檢測中均得到普遍應用。紅外測溫儀的特點是攜帶方便、操作簡單、檢測迅速、容易測量運動物體的表面溫度且不破壞溫場,方便又準確。

   紅外測溫儀的檢定校準需要黑體爐等專業設備。我省、市級計量所沒有配備昂貴的黑體爐等紅外測溫儀標準檢定裝置,并且我公司紅外測溫儀使用率高，精度要求高,不可能半年送檢一次,為了保證紅外測溫儀測量的準確性,我們利用公司現有檢測設備來進行校準比對。下面就談?wù)勎覀儗?duì)冰箱、冷柜制冷巡檢用的日本MINOLT55型紅外測溫儀的校準。

1.原理

任何物體發出紅外輻射能量都與該物體的表面溫度有關,紅外測溫儀通過接收目標物體發射、反射和傳導能量來測量其表面溫度的非接觸性測溫儀表。在任何溫度下能全吸收投射到其表面熱輻射能而不反射不透射的物體,稱為“黑體”,發射率ε=1,實際物體的發射率ε<1,ε值的大小與被測物體的材料表面特性有關,用紅外測溫儀測量時,要根據被測物體的性質選取相應的ε值。紅外測溫儀由鏡頭、濾光片、傳感器和電信號處理器等組成。

2.校準(比對）方法

（1）.外觀

計量測試

外觀檢查測溫儀各部分是否完好無損，通電后檢查其功能是否正常。

(2)清洗

對測溫儀鏡頭、防塵濾片清洗，先用軟毛刷輕輕地刷去灰塵，再用蒸餾水浸濕棉花球擦洗干凈，注意 日銀不要使表面有劃痕。

(3)校準點

根據冰箱、冷柜制冷巡檢實際溫度要求，我們選擇檢定點為-30℃、-20℃、-10℃C、0℃C、10℃C共5個校準點。檢定順序由低溫向高溫逐點進行，校準讀數順序按照標準——被校儀表（10次讀數）——標準，在校準過程中，盡可能減少陽光、燈光反射等下發周圍物體的熱輻射及空氣中煙霧等因素影響。

的

(4)校準設備

按照所選5個校準點依次設定好低溫槽溫度，待槽溫穩定后，用二等標準水銀溫度計讀取其實際溫度值。

(5)校準

從第一個校準點（-30°)起，待槽溫穩定后

先設定：ε=1進行校準，然后再調整 s值使儀表示值與槽溫相一致，在往后4個溫度點分別讀取儀表ε=1及調整后&lt;1值的示值。

6)調整

紅外測溫儀經過長時間使用后，一般均會出現一定的偏差，從而影響了測量準確度?？筛鶕?jù)實際使用情況的溫度要求與槽溫實際值偏高或偏低差別再調整s<1,重復上述（4)和（5)步驟操作。一般情況下在-30°溫度點時調整 值使示值誤差負于槽溫實際值。

3數據處理

(1)示值誤差

取被校儀表10次讀數平均值與二等標準測得實際值的誤差及被校10次讀數中與實際值的最大誤差值。

(2)示值重復性

取被校儀表連續10次讀數中最大值與最小值的差值。

(3)采標、記錄

經校準ε≤1的儀表示值誤差和示值重復性均符合儀表說明書上技術要求的儀表，貼限用證并將ε值寫在限用證上，使用時不準亂動ε值，不合格的儀表貼不合格證并出具校準結果通知書。校準記錄至少保存三年以上。

(4)校準間隔

校準周期為半年。

4 校準（比對）的應用效果

從2007年起，我們經過多次試驗和驗證，用此方法校準ε=1值的計量數據與日本和上海計量所檢定ε=1的計量數據比對（見表1)、兩者數據均相差在±2℃以內，校準結果示值誤差與示值重復性均在儀表精度范圍內，說明此校準方法的測量結果具有較高的可信性。因此我們也用此裝置來校準美國 Raytek ST型和LTOSF型等各種紅外測溫儀。通過開展紅外測溫儀的校準，解決了我公司紅外測溫儀的計量檢定問題，滿足了紅外測溫儀的質量檢測和生產工藝要求，同時每年也為公司節約幾萬元的檢定費用。
