接地電阻測試儀校準方法

接地電阻測試儀

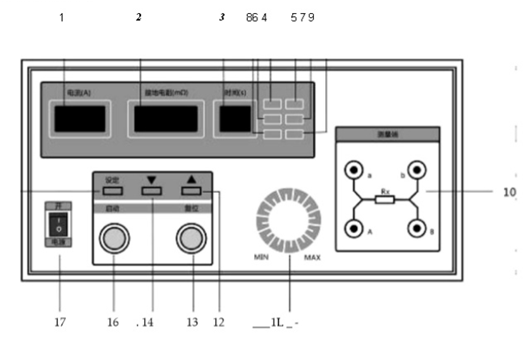

DI2572接地電阻測試儀是鼎升電力根據《醫用電氣設備安全通用要求》和《家用和類似用途電器的安全通用要求》而研發生產的一款針對安規設備的接地電阻測試儀，DI2572接地電阻測試同時適用于測量各種電機、電器、儀器儀表、等設備的保護接地端和可觸及的金屬殼體之間的電阻值。 DI2572接地電阻測試儀它具有測量準確，使用安全，操作方便等優點。符合GB4706.1和GB9706.1等國家標準中相關條款的試驗要求所需的測試設備。

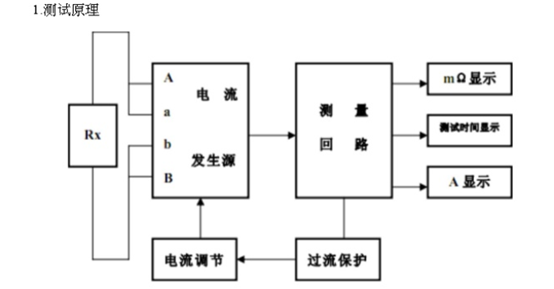

DI2572接地電阻測試儀是衡量各種電器設備安全性能的重要指標。它是在大電流（25A或10A）的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流的指標的測試。DI2572接地電阻測試儀適用于測量各種電機、電器、儀器儀表、家用電器等設備外殼與其電源接地之間的電阻值。具有二檔測試電流（R﹤200 mΩ( AC 25A)或200 mΩ﹤R﹤600 mΩ (AC 10A)），過電流（AC >30A）保護功能，采用除法器的原理進行測量，測試電流的波動不會對測量精度造成影響。

接地電阻測試儀校準方法：

1. 所需設備
   0.5級交流電流表、100W標準電阻（1％）
2. 測試電流的校準

圖 6   測試電流接線
如圖 6 接線，DI2572接地電阻測試儀在測試狀態下，觀察儀器電流顯示值（Ix）與交流電流表上的顯示電流（Is），按下式計算相對誤差應符合表 1 中測試電流基本誤差要求。

3. 接地電阻值的校準

圖 7   接地電阻接線
如圖 7 接線，DI2572接地電阻測試儀在測試狀態下，觀察儀器接地電阻的顯示值（Rx）和標準電阻的標準值（Rs），按下式計算相對誤差應符合表 1中接地電阻（測量范圍）基本誤差要求。
