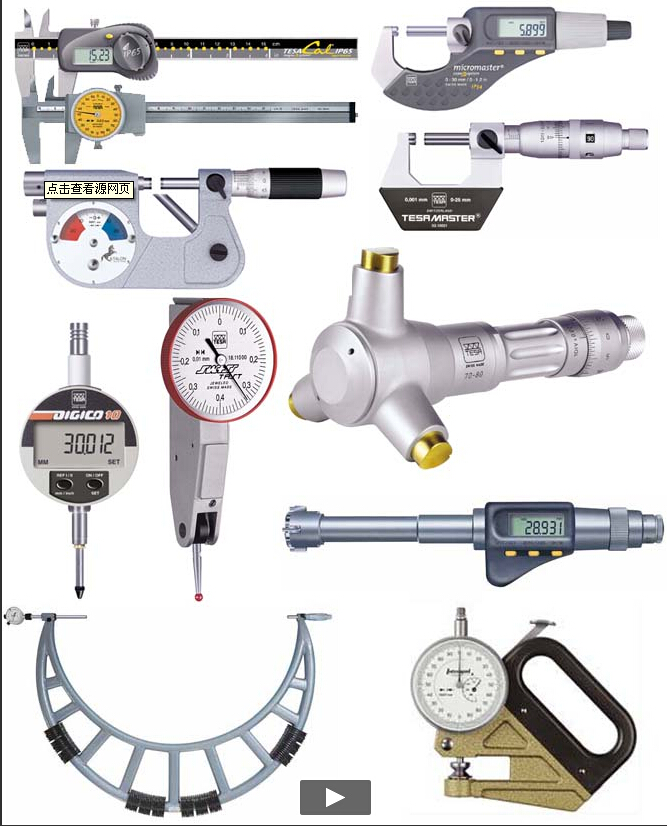

螺旋測微量具竟然有這么多種，長見識了！

一、杠桿千分尺

　　1、杠桿千分尺又稱指示千分尺，它是由外徑千分尺的微分筒部分和杠桿卡規中指示機構組合而成的一種精密量具，見圖1。

　　2、杠桿千分尺指示值為0.002mm，指示范圍為±0.06mm，r1=2.54mm，r2=12.195mm，r3=3.195mm，指針長R=18.5mm，z1=312，z2=12，則其傳動放大比k為：

　　即活動測砧移動0.002mm時，指針轉過一格。讀數值b為：

b≈0.002?k?=?0.002×723mm?=?1.446mm

　　杠桿千分尺既可以進行相對測量，也可以像千分尺那樣用作絕對測量。其分度值有0.001mm和0.002mm兩種。

　　杠桿千分尺不僅讀數精度較高，而且因弓形架的剛度較大，測量力由小彈簧產生，比普通千分尺的棘輪裝置所產生的測量力穩定，因此，它的實際測量精度也較高。

3、使用注意事項

　　1）用杠桿卡規或杠桿千分尺作相對測量前，應按被測工件的尺寸，用量塊調整好零位。

　　2）測量時，按動退讓按鈕，讓測量桿面輕輕接觸工件，不可硬卡，以免測量面磨損而影響精度。

　　3）測量工件直徑時，應擺動量具，以指針的轉折點讀數為正確測量值。

二、內徑百分尺

　　內徑百分尺如圖2a所示，其讀數方法與外徑百分尺相同。內徑百分尺主要用于測量大孔徑，為適應不同孔徑尺寸的測量，可以接上接長桿(如圖2b)。連接時，只須將保護帽5旋去，將接長桿的右端(具有內螺紋)旋在百分尺的左端即可。接長桿可以一個接一個地連接起來，測量范圍最大可達到5000mm。內徑百分尺與接長桿是成套供應的。目前，國產內徑百分尺的測量范圍：50～250；50～600；100～1225；100～1500；100～5000；150～1250；150～1400；150～2000；150～3000；150～4000；150～5000；250～2000；250～4000；250～5000；1000～3000；1000～4000；1000～5000；2500～5000。讀數值：0.01。

　　內徑百分尺上，沒有測力裝置，測量壓力的大小完全靠手中的感覺。測量時，是把它調整到所測量的尺寸后(圖3)，輕輕放入孔內試測其接觸的松緊程度是否合適。一端不動，另一端作左、右、前、后擺動。左右擺動，必須細心地放在被測孔的直徑方向，以點接觸，即測量孔徑的最大尺寸處（最大讀數處），要防止如圖4所示的錯誤位置。前后擺動應在測量孔徑的最小尺寸處（即最小讀數處）。按照這兩個要求與孔壁輕輕接觸，才能讀出直徑的正確數值。測量時，用力把內徑百分尺壓過孔徑是錯誤的。這樣做不但使測量面過早磨損，且由于細長的測量桿彎曲變形后，既損傷量具精度，又使測量結果不準確。????

　　內徑百分尺的示值誤差比較大，如測0～600mm的內徑百分尺，示值誤差就有±0.01～0.02mm。因此，在測量精度較高的內徑時，應把內徑百分尺調整到測量尺寸后，放在由量塊組成的相等尺寸上進行校準，或把測量?jī)?nèi)尺寸時的松緊程度與測量量塊組尺寸時的松緊程度進行比較，克服其示值誤差較大的缺點。

　　內徑百分尺，除可用來測量?jī)?nèi)徑外，也可用來測量槽寬和機體兩個內端面之間的距離等內尺寸。但50mm以下的尺寸不能測量，需用內測百分尺。

三、內測百分尺

　　內測百分尺如圖5所示，是測量小尺寸內徑和內側面槽的寬度。其特點是容易找正內孔直徑，測量方便。國產內測百分尺的讀數值為0.01mm，測量范圍有5～30和25～50mm的兩種，圖5所示的是5～30mm的內測百分尺。內測百分尺的讀數方法與外徑百分尺相同，只是套筒上的刻線尺寸與外徑百分尺相反，另外它的測量方向和讀數方向也都與外徑百分尺相反。

四、三爪內徑千分尺

　　三爪內徑千分尺，適用于測量中小直徑的精密內孔，尤其適于測量深孔的直徑。測量范圍：6～8,8～10,10～12,11～14,14～17,17～20,20～25,25～30,30～35,35～40,40～50,50～60,60～70,70～80,80～90,90～100。三爪內徑千分尺的零位，必須在標準孔內進行校對。

　　三爪內徑千分尺的工作原理，圖6為測量范圍11～14mm的三爪內徑千分尺，當順時針旋轉測力裝置6時，就帶動測微螺桿3旋轉，并使它沿著螺紋軸套4的螺旋線方向移動，于是測微螺桿端部的方形圓錐螺紋就推動三個測量爪1作徑向移動。扭簧2的彈力使測量爪緊緊地貼合在方形圓錐螺紋上，并隨著測微螺桿的進退而伸縮。

　　三爪內徑千分尺的方形圓錐螺紋的徑向螺距為0.25mm。即當測力裝置順時針旋轉一周時測量爪1就向外移動(半徑方向)0.25mm，三個測量爪組成的圓周直徑就要增加0.5mm。即微分筒旋轉一周時，測量直徑增大0.5mm而微分筒的圓周上刻著100個等分格，所以它的讀數值為0.5mm÷100=0.005mm。
